曝光機的工作原理是紫外光源發出UVA波長的紫外線，將膠片或其他透明物體上的圖像信息轉移到涂有感光物質的表面上的設備。主要用于半導體生產，高精密線路，PCB線路板制造等行業。曝光機所用的紫外光源的曝光能量用紫外能量計測試。

1.曝光機用什么樣的光源合適？

傳統的曝光機都是采用365nm的高壓汞燈，高壓汞燈包括熒光高壓汞燈，金屬鹵化物高壓汞燈和自鎮流熒光高壓汞燈。使用過程中，能耗大并且造成的污染非常大。金屬鹵素?zé)粼谑褂眠^(guò)程中需要在燈管中加入一部分稀有的金屬元素，當燈管廢棄后，里面的稀有金屬會對水和土壤造成嚴重的污染。395nm的LED 光源開始逐漸取代傳統的汞燈光源。與傳統汞燈相比，LED光源使用壽命長，發光效率高，雜波少，安全性，穩定性高。

在實際的曝光過程中，廠家通常根據電路板的線路的粗細來決定上下光源的曝光能量，能量不足，電路板無法曝光，要是能量過高，電路板就會過度曝光。所以在曝光電路板時，必須先測試電路板所需的能量，從而進行電路板的曝光生產。紫外能量計可以測試曝光機用的固化光源能量。365nm的高壓汞燈和395nm的LED 光源需要用不同的紫外能量計去測試。

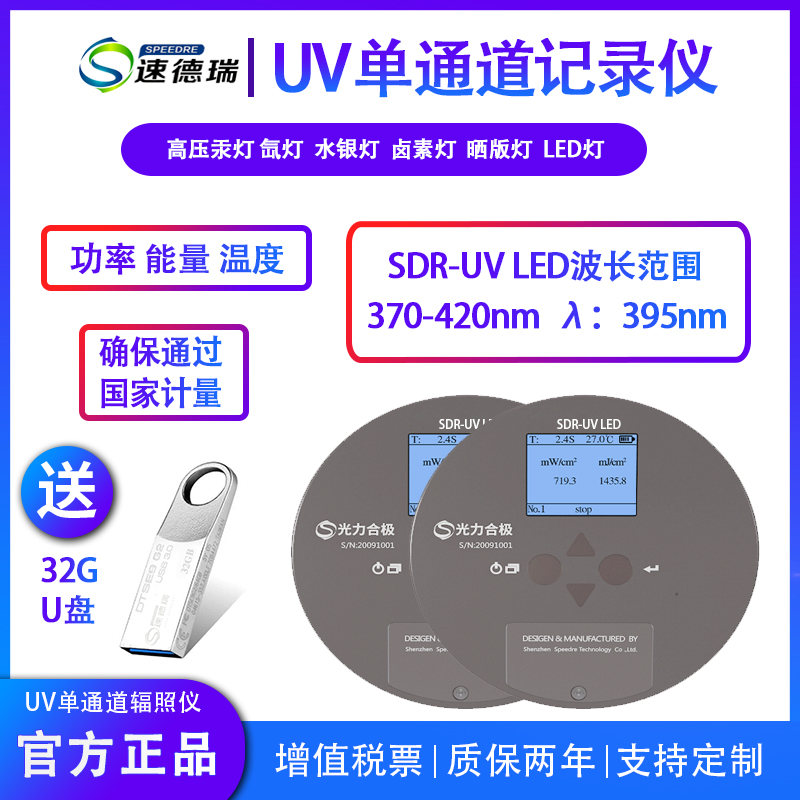

SDR-UV LED UV能量計是一款專業測量LED光源的儀器，可以測量365nm、375nm、385nm、395nm、405nm的光源， 并且功率量程可選。這款儀器的光譜范圍為340nm - 420 nm，校準于 395nm 光源。如果光源的光譜范圍在340nm-420nm內，都可以用這款紫外能量計測試光源的能量，功率以及溫度。
